荏原工業洗浄株式会社 主要な事業内容水道関連事業

浄水場で作った浄水を貯蔵する浄水池や配水池の清掃と点検や、配水池から各家庭までの配水管の洗浄についてご提案します。
浄水場で作った水は、大変奇麗な水質ですが、配水池・浄水池や配水管を長期間使用していると池の床面に堆積物が溜まったり配管内部に夾雑物や錆瘤が発生し、水道メ-タの詰りや赤水の原因になり清掃や洗浄が必要になります。また、施設の老朽化や耐震診断を検討するときに、現状を調査し問題が発生する前に対応する事が大切であり、この対応にロボット調査が有効です。勿論、施設の運転中に迅速に実施出来ます。

浄水の流れ(メンテナンス技術) 動画1・ROVの動き 動画2・清掃事例 動画3・スラグ流 動画4・分岐部状 動画5・排水状況

浄水池・配水池の水中ロボットよる調査、点検、清掃

床面走行ロボットは、配水池や浄水池の床面の清掃や床面・壁面の点検が可能で、耐水深は30m・ケ-ブル長さは100mです。運転中に施行出来ます。3次元に移動するROVは、天井面・壁面および床面の点検が可能で、耐水深は50mでケ-ブル長さは200mです。運転中に施行出来ます。また、大口径配管内部のカメラ調査も可能です。
Icon PDFカタログ 配水池ROV
Icon PDFカタログ 配水池清掃点検

浄水池・配水池の水中ロボットよる調査、点検、清掃

水道配水管の洗浄・・・高速炭酸水洗浄(HS工法)

炭酸ガスを使用した、配水管の新しい洗浄工法です。炭酸ガスで高速化された水塊のせん断力で配管内部の夾雑物や異物を排出します。水と気体の動きなので配水管の埋設形状や異径管が混在していても施工可能です。取合いは、消火栓・ドレン弁および排泥弁他で土工作業が不要です。洗浄範囲以外の配水管の濁りは、発生しません。
Icon PDFカタログ 高速炭酸水洗浄(HS工法)

炭素ガス供給車と排水処理車

高速炭素水洗浄(HS工法)の概要

HS工法の特長

  • 土木工事が不要
  • 埋設配管の形状に左右されない
  • 埋設配水管の口径に左右されない
  • 夜間断水で2工区施工可能(1,000m以上洗浄/夜間)
  • 消火栓の形式に左右されない
  • 強力な水塊流により夾雑物や堆積物を排出
  • 上流側の濁水が発生しない
  • 食品添加物の炭酸ガスを使用しているので安心・安全

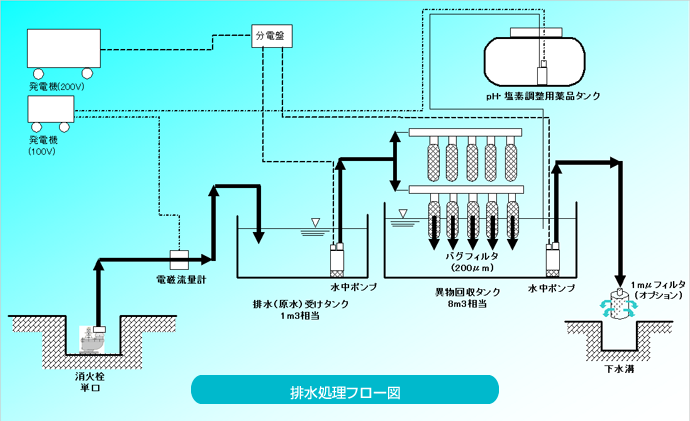

排水処理フロー図
